室内RM9005线性恒流LED可控硅调光芯片加工,RM9005LED可控硅调光芯片

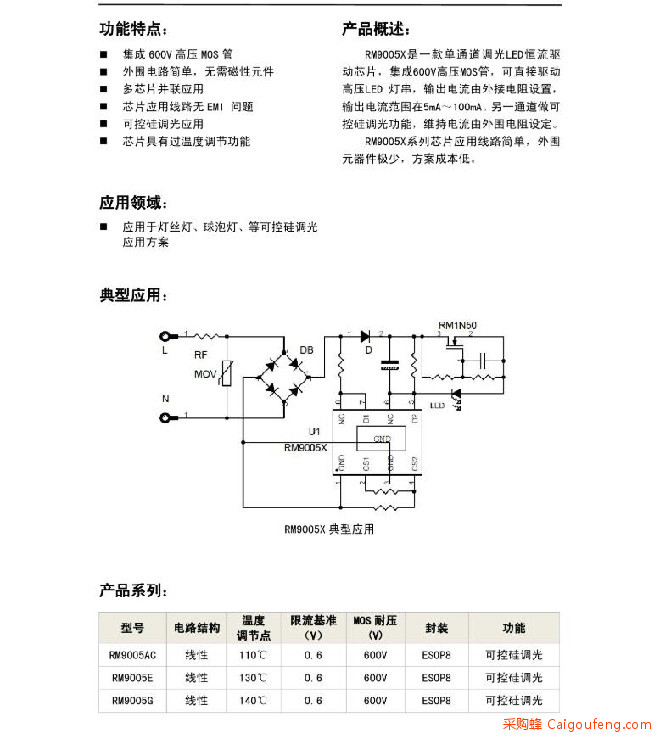

RM9005X是一款单通道调光LED恒流驱 动芯片，集成60OV高压MOS管，可直接驱动 高压LED灯串，输出电流由外接电阻设置， 输出电流范围在5mA~~100mA。另一通道做可 控硅调光功能，维持电流由外围电阻设定。 RM9005X系列芯片应用线路简单，外围 元器件极少，方案成本低。
温度 限流基准 MOS耐压 电路结构 封装 型号 功能调节点 （V) （V) 线性 可控硅调光 110℃ ES0P8 RM9005AC 0.6 600V 线性 可控硅调光 RM9005E 130℃ ESOP8 0.6 600V 线性 可控硅调光 RM9005G 140℃ 0.6 600V ESOP8
RM9001AX/DC三段线性 10W 125 ---700V/500V > 0.9ESOP-8 投光灯，泛光灯等RM9063A/B高压线性 -- -- --外驱MOS --ESOP-8 吸顶灯、投光灯RM9035X高压线性 9-18W 130 可控硅调光600V ---ESOP-8 灯丝灯、球泡灯、筒灯RM9031A高压线性 7-18W 130 --500V --TO252 灯丝灯、球泡灯、T管RM9030C高压线性 -- 140 --外驱MOS > 0.9SOT23-6 球泡灯、筒灯
RM9001AX/DC三段线性 10W 125 ---700V/500V > 0.9ESOP-8 投光灯，泛光灯等RM9063A/B高压线性 -- -- --外驱MOS --ESOP-8 吸顶灯、投光灯RM9035X高压线性 9-18W 130 可控硅调光600V ---ESOP-8 灯丝灯、球泡灯、筒灯RM9031A高压线性 7-18W 130 --500V --TO252 灯丝灯、球泡灯、T管RM9030C高压线性 -- 140 --外驱MOS > 0.9SOT23-6 球泡灯、筒灯RM9026X高压线性 9-16W 135 --500V --ESOP8 球泡灯、筒灯RM9023X高压线性 2-6W 130 --500V ---- 灯丝灯、G9RM9012X双通道线性 10W 125 数字/模拟调光500V ＞0.6ESOP8 ESOP10 智能照明RM9010BA单段线性 10-15W 130 数字调光600V > 0.6ESOP-8 智能照明RM9010X高压线性 10-15W 125 数字/模拟调光500V > 0.6ESOP-8 智能照明RM9006X高压线性 9-12W 125 开关调光/色温500V/600VESOP8 吸顶灯、面板灯、筒灯、球泡灯、蜡烛灯RM9005AC/E/G高压线性 5W 110/130/140 可控硅调光600V > 0.8ESOP-8 灯丝灯、球泡灯RM9003A/B/EE高压线性 7-18W 110/120/130 --500V-- 灯丝灯、球泡灯、T管RM9001DX四段线性 12-15W 130 ---700V/500VESOP8 /ESOP16 吸顶灯、投光灯RM9033GC/GD/GE单通道线性 --- 140 ---500V/600V/100V ---ESOP-8 球泡灯、筒灯、吸顶灯等RM9103A单通道线性 15W 130 ---700VTO252 灯丝灯、球泡灯、吸顶灯RM9037A高压线性 10W 130 可控硅调光700VESOP-8 筒灯、吸顶灯
Von1 工作电压***小值S1=30mA 6 - - VVon2 工作电压***小值S1=30mA 7 - - VVDS1 驱动端峰值电压600 - - VVDS2 驱动端峰值电压600 - - VIS1 工作电流环境温度100℃ 5 - 80 mAIS2 工作电流环境温度100℃ 6 - 80 mAVref1 恒流电压基准25℃ - 0.6 - VVref2 恒流电压基准25℃ - 0.6 - VIdd1 静态工作电流Vd=10V - 0.3 - mAIdd2 静态工作电流Vd=10V - 0.3 - mAOTP 过温调节点- 130 - ℃
在中***市场，开关恒流非隔离电源仍是市场的主流电源，厂家一般会在结构设计上进行防高压隔离。而在低端市场，大部份厂家是采用阻容降压电源，也有部分厂家采用线性IC电源
